环氧自流平地坪是一种以环氧树脂为核心材料，通过科学配比和先进施工工艺形成的高性能无缝地坪系统。其通过液态材料的自流平特性实现自动找平，最终形成平整、高强度、耐化学腐蚀且兼具装饰性的地面涂层，广泛应用于工业、商业及特殊功能场景。
1.材料组成
组分 | 功能与典型材料 | 技术要点 |
环氧树脂 | 主成膜物质（双酚A型、改性型） | 决定附着力、耐温性及化学稳定性 |
固化剂 | 胺类（脂肪胺、聚酰胺）、酸酐类 | 控制固化速度与涂膜硬度（交联密度） |
填料 | 石英砂（提升抗压）、硅微粉（增强致密性） | 粒径分级优化，防止沉降与开裂 |
助剂 | 流平剂（消除刮痕）、消泡剂（减少气孔） | 添加量精准控制（0.1%-1%） |
颜料 | 无机颜料（耐候性）、导电颜料（防静电型） | 色浆分散度影响涂层均匀性 |
2.配方设计关键
黏度控制：500-1500 mPa·s（25℃），确保流平性同时避免流挂。
固化动力学：适用期（Pot Life）30-60分钟，平衡施工效率与操作时间。
环保性：低VOC（＜50g/L），符合GB 30981-2020标准。
特点
1.物理性能卓越
高强度承载：
抗压强度≥80MPa，抗弯强度≥30MPa，可承受叉车、重型机械的长期碾压（如物流仓库、车间）。
耐磨性极佳，磨耗值≤0.02g（750g/500转，GB/T 1768标准），是普通水泥地坪的3-5倍。
无缝平整：
自流平特性确保表面无接缝，平整度可达激光级（≤0.2mm/2m），消除藏污纳垢风险。
镜面效果（光泽度≥90°）或哑光质感可选，提升空间美观度。
抗冲击性：
1kg钢球从1m高度自由跌落无裂纹（GB/T 1732标准），适应频繁货物搬运场景。
2.化学稳定性突出
耐腐蚀性：
耐受常见酸碱（如10%硫酸、氢氧化钠）、有机溶剂（如丙酮、乙醇）、油脂等，适用于化工厂、实验室、汽修车间。
耐盐雾性能优异，适合沿海或高湿度环境。
防渗透性：
涂层致密无孔，吸水率≤0.1%（GB/T 1738标准），有效阻隔水汽、油污渗透，保护基层混凝土。
3.施工优势显著
高效自流平：
液态材料自动流平，施工速度快（单日可完成1000㎡以上），人工仅需辅助消泡与局部调整。
无接缝施工，减少传统地坪因分仓浇筑导致的工期延长。
适应性广：
可覆盖混凝土、水磨石、瓷砖等多种基层，修复旧地面裂缝、起砂问题。
厚度灵活（1-5mm），通过调整中涂层砂浆配比适应不同荷载需求。
4.功能拓展性强
防静电功能：
添加导电碳纤维或石墨，表面电阻10^6-10^9Ω（SJ/T 10694标准），适用于电子厂、数据中心等静电敏感区域。
防滑安全：
表面添加金刚砂或纹理处理，摩擦系数≥0.6（GB/T 4100标准），满足地下车库、医院走廊防滑需求。
抗菌洁净：
添加纳米银离子或光触媒材料，抑制细菌滋生（抗菌率≥99%），符合医院手术室、食品厂卫生标准。
耐温性：
常规型耐温-20℃~80℃，特殊配方可耐受-40℃（冷库）或短期120℃（热加工车间）。
5.环保性与安全性
低VOC排放：
采用水性或无溶剂环氧体系，VOC含量＜50g/L（GB 30981标准），施工无异味，通过绿色建材认证。
防火性能：
阻燃型地坪可达B1级防火（GB 8624标准），降低火灾风险。
无尘环境：
表面致密不产尘，配合地坪清洁系统，满足GMP 10万级洁净车间要求。
6.维护成本低廉
易清洁保养：
表面光滑抗污，普通清洁剂+清水即可清除油渍、颜料等污染物，维护频率低。
无需打蜡或涂覆保护剂，长期使用成本比PVC地板低50%以上。
长寿命周期：
正常使用下寿命8-15年，局部破损可快速修补（无需整体翻新），综合性价比高。
7.局限性说明
基层要求严格：
基层含水率需≤8%，强度≥C25，否则易导致涂层起泡、脱层。
耐候性有限：
长期紫外线照射易黄变、粉化，需添加抗UV助剂或避免户外暴露使用。
低温施工限制：
常规材料在＜5℃时固化困难，需采用低温固化剂（成本增加20%-30%）。
性能参数与检测标准
性能指标 | 典型值 | 检测标准 |
抗压强度 | ≥80MPa | GB/T 17671-2021 |
耐磨性 | ≤0.02g（750g/500r） | GB/T 1768-2006 |
耐化学性 | 10% HCl/NaOH浸泡7天无变化 | GB/T 9274-1988 |
防静电性 | 表面电阻10^6-10^9Ω | SJ/T 10694-2006 |
附着力 | ≥3MPa（拉开法） | ISO 4624-2016 |
特性 | 环氧自流平地坪 | 普通环氧平涂地坪 |
表面平整度 | 极高，自动流平消除施工痕迹 | 依赖人工刮涂，可能存在轻微纹理 |
厚度与强度 | 较厚（1-5mm），抗压耐磨性更强 | 较薄（0.2-0.5mm），耐磨性一般 |
洁净等级 | 满足Class 1000级无尘环境要求 | 适用于普通洁净需求 |
成本与工期 | 材料及施工成本较高，固化时间较长 | 经济快捷，适合预算有限的项目 |

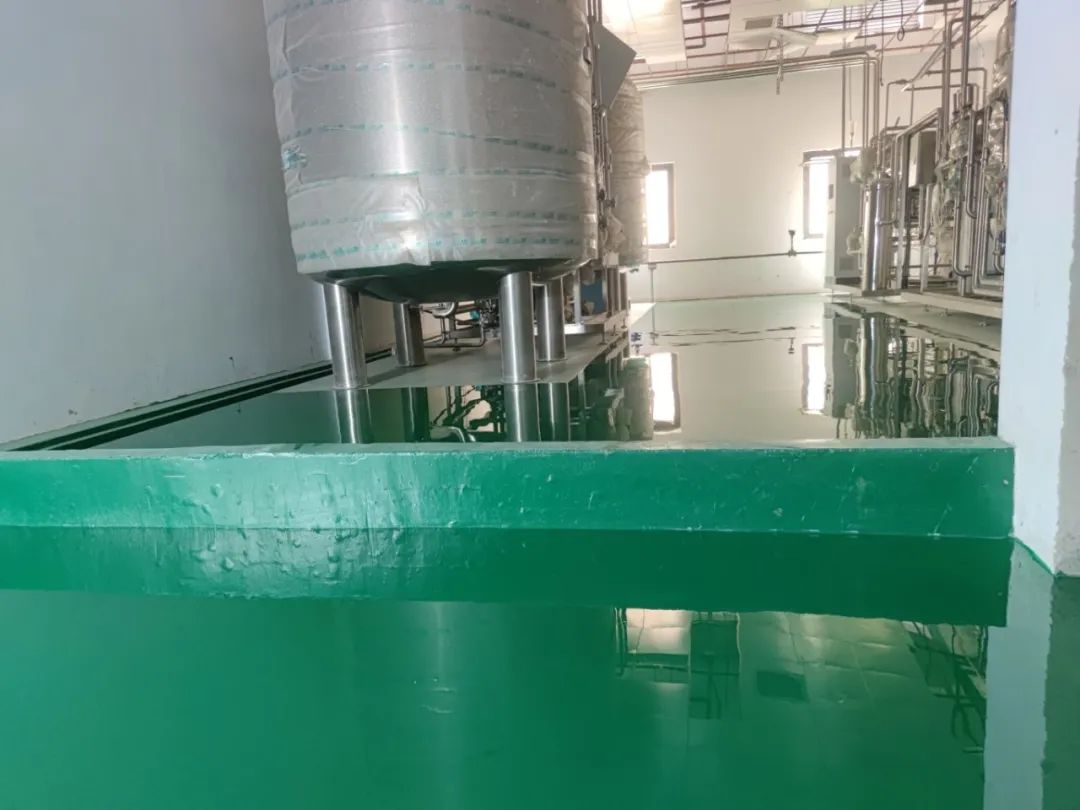

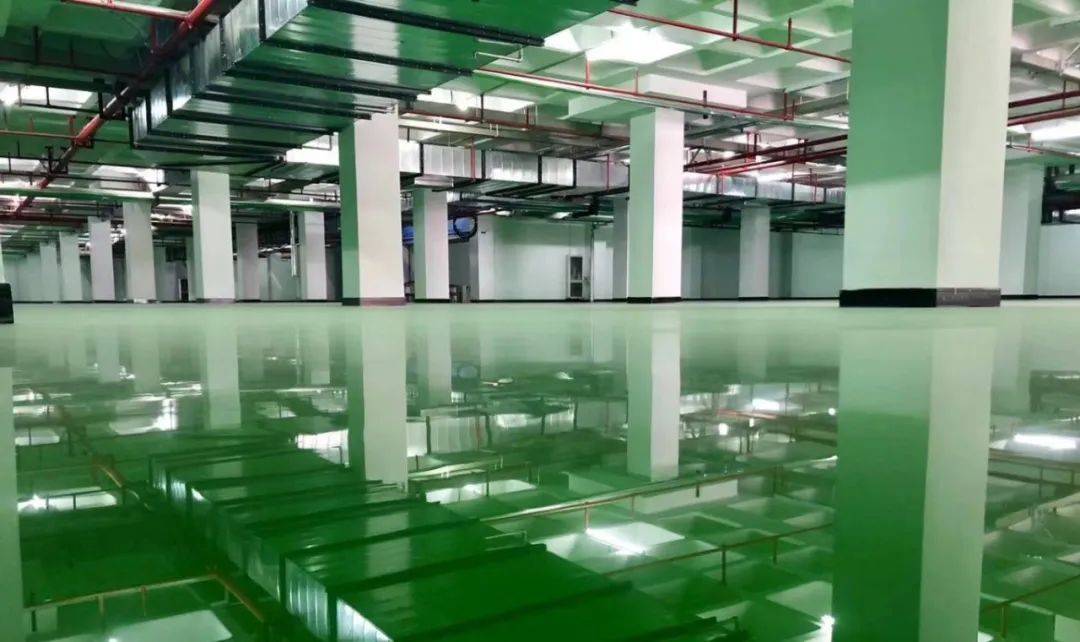

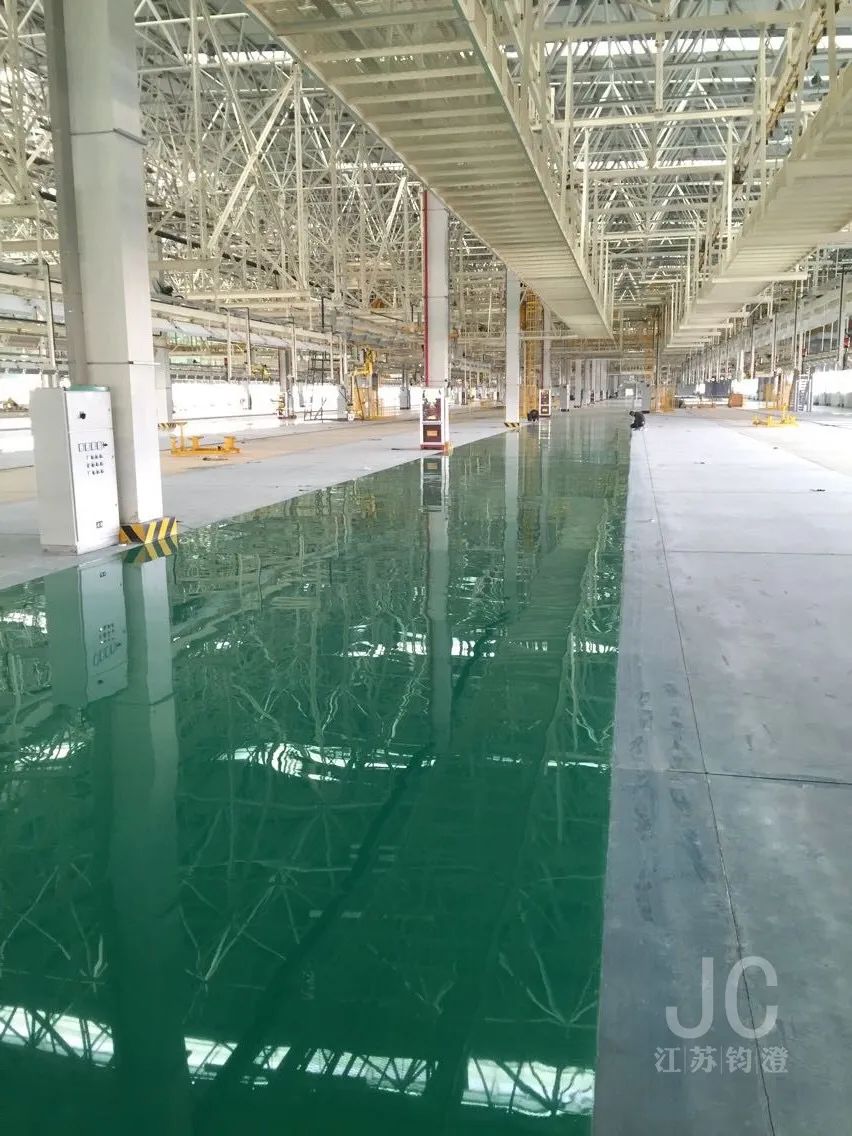

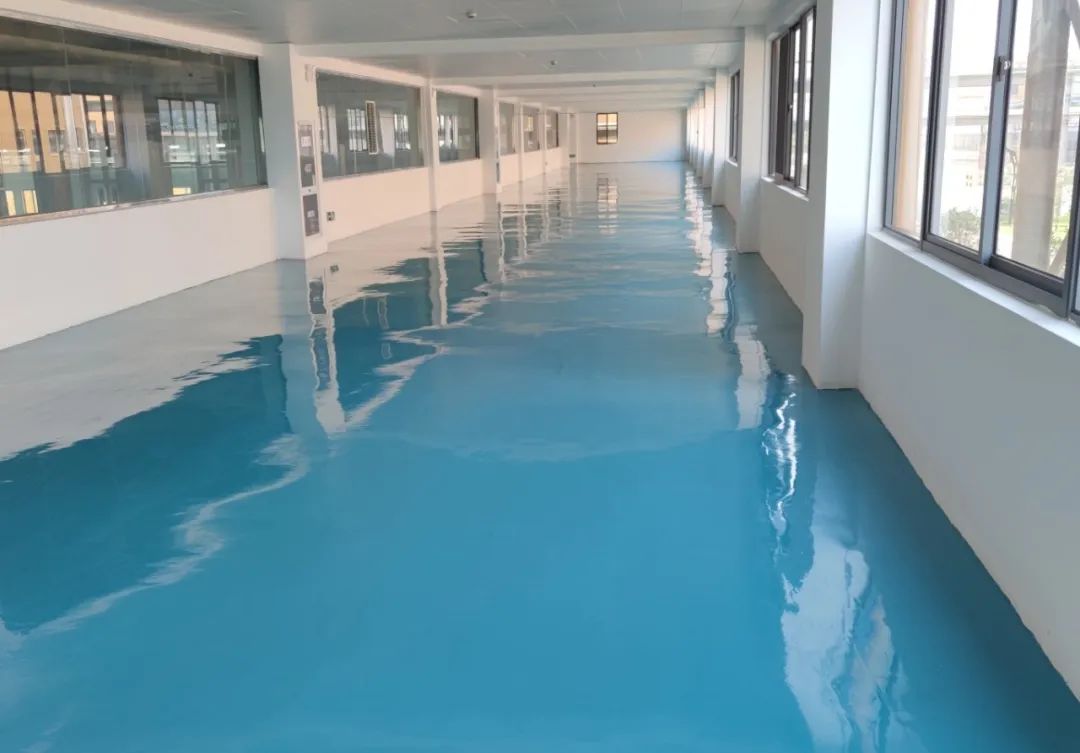

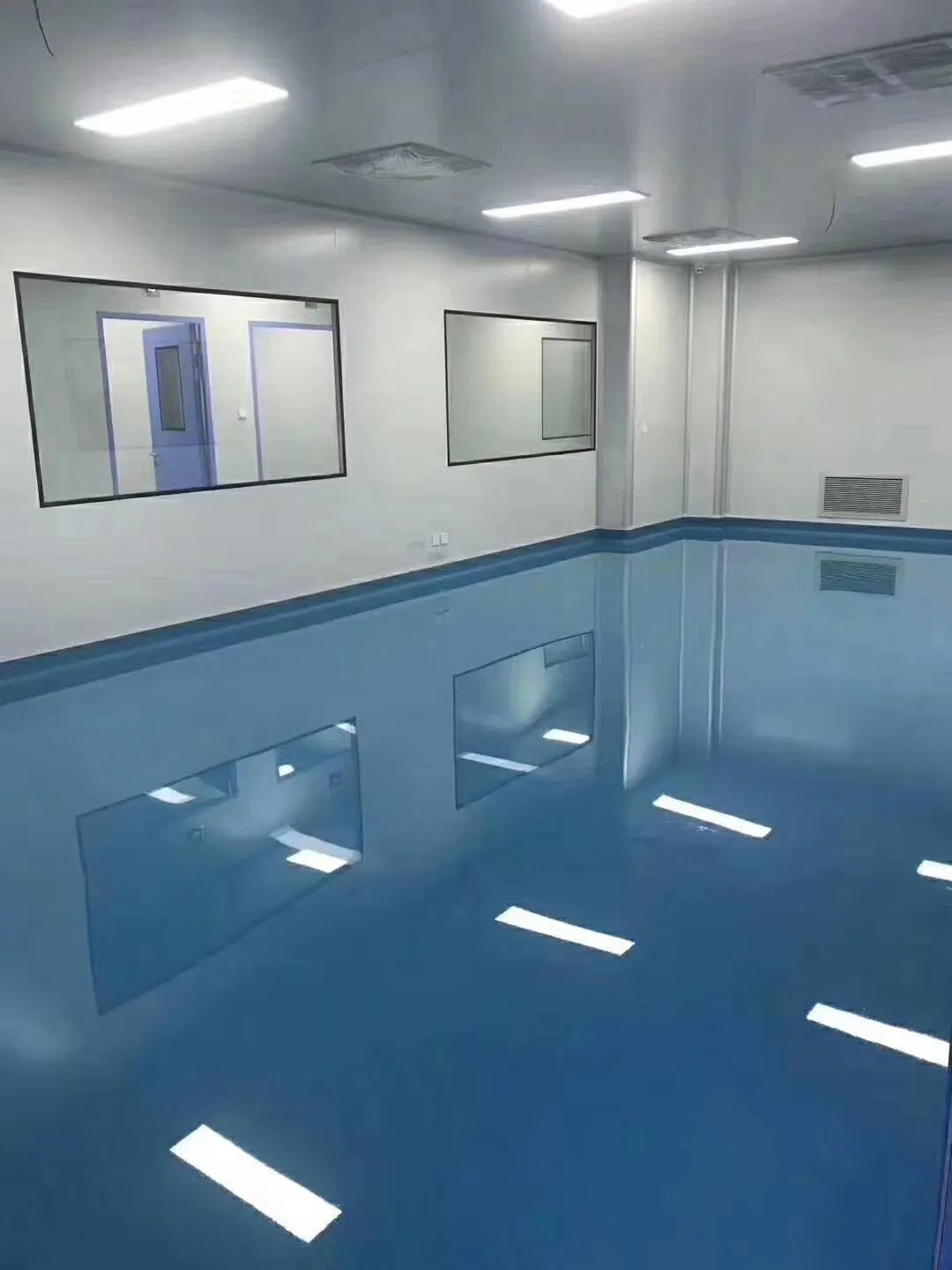

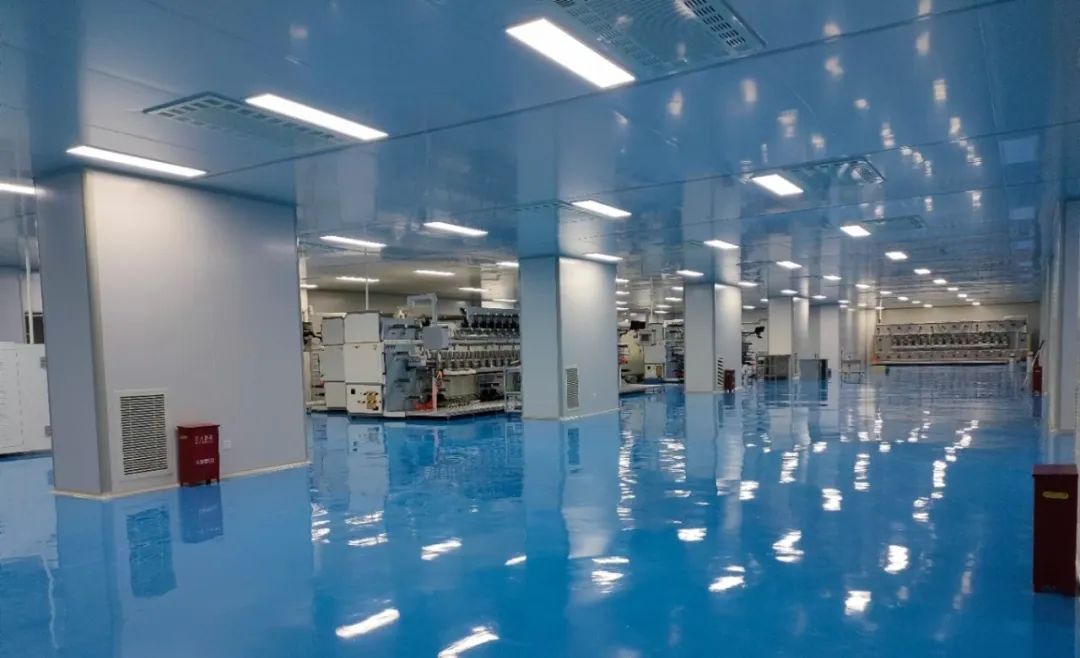

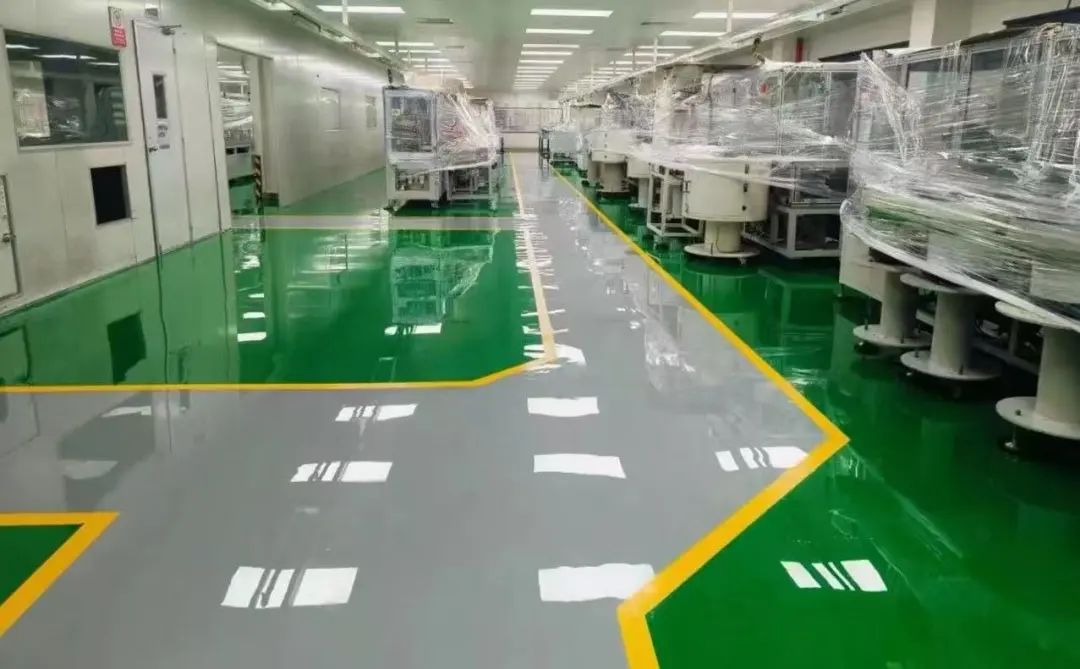

一、典型应用场景
1.工业领域
电子/半导体车间：防静电型（添加导电材料），防止静电损坏精密设备。
医药/食品工厂：通过FDA或GMP认证的环氧材料，满足无尘无菌需求。
机械制造车间：高耐磨型（3mm以上厚度），适应叉车、重型设备频繁作业。
化工厂/实验室：耐强酸强碱型（如酚醛环氧树脂），抵御化学品侵蚀。
2.商业及公共空间
地下停车场：防滑型（表面撒石英砂或涂层加纹理），提升安全性。
商场/展厅：装饰性环氧自流平（搭配彩色骨料或图案设计），兼具功能与美观。
医院/学校：抗菌型（添加银离子等抗菌剂），减少细菌滋生。
3.特殊需求场景
冷库/低温环境：耐低温型（-40℃以下仍保持韧性）。
高温车间：耐高温型（可耐受120℃以上短期热冲击）。
潮湿区域：防水防潮型（如水性环氧体系），适用于地下室或潮湿车间。
二、选型关键因素
1.使用环境分析
荷载要求：轻载（办公室）选择1-2mm标准型；重载（仓库）选3-5mm加强型。
化学暴露：接触酸碱选耐腐蚀型；油污区域选防渗透型。
温湿度条件：低温环境需专用固化剂；高湿度区域选水性环氧或防潮底涂。
2.功能性需求
防静电：表面电阻需达到10^6~10^9Ω（按行业标准如SJT 10694）。
洁净等级：百级/千级无尘车间需搭配高致密面涂层。
安全性：坡道、通道等区域需添加防滑骨料（石英砂或金刚砂）。
3.涂层结构设计
经济型：1底涂+1自流平面涂（厚度1.5-2mm），适合普通车间。
加强型：渗透底涂+砂浆中涂+自流平面涂（总厚3-5mm），适合重工业。
特殊型：防静电底涂+导电铜箔网格+导静电面涂，用于精密电子厂房。
4.成本与寿命权衡
普通环氧自流平（8-15年寿命）成本约60-120元/㎡；
高耐磨或耐化学型（15-20年）成本约150-300元/㎡。
环氧自流平地坪作为高性能地面材料，随着技术进步和市场需求的变化，未来发展趋势将围绕环保性、功能性、智能化以及应用场景的多元化展开。以下是其未来发展的主要方向：
1.绿色环保与可持续发展
低VOC/无溶剂化：进一步降低挥发性有机化合物（VOC）含量，开发水性环氧、无溶剂环氧等环保型材料，满足全球绿色建筑认证（如LEED、BREEAM）要求。
生物基材料应用：采用可再生原料（如植物基环氧树脂）替代传统石油基材料，减少碳足迹。
循环利用技术：研发可降解或可回收的环氧材料，减少废弃地坪对环境的污染。
2.高性能与多功能复合化
极端环境适应性：开发耐高温（＞120℃）、耐超低温（-50℃）、抗核辐射等特种环氧地坪，满足新能源、航空航天等特殊场景需求。
智能功能集成：
抗静电/导电地坪：用于数据中心、半导体车间等对静电敏感的场所。
自清洁/光催化地坪：通过纳米涂层技术实现表面自清洁或分解污染物。
自修复地坪：材料内部嵌入微胶囊，遇损伤时自动释放修复剂，延长使用寿命。
轻量化与高强度结合：通过纳米填料（如石墨烯、碳纤维）增强材料性能，实现更薄涂层下的超高强度。
3.智能化与数字化施工
智能监测系统：嵌入传感器实时监测地坪的温湿度、应力、磨损状态，并通过物联网（IoT）传输数据，实现预防性维护。
自动化施工设备：机器人镘涂、3D打印技术提升施工精度和效率，减少人工依赖。
数字化设计与模拟：利用BIM（建筑信息模型）技术模拟地坪施工效果，优化材料用量和工艺参数。
4.美观与场景化定制
装饰性创新：
仿石材/木纹效果：通过3D打印或特殊工艺实现个性化纹理设计。
发光地坪：添加荧光或LED发光材料，用于商业展示、夜间导向等场景。
色彩与功能联动：根据环境需求动态调整表面颜色（如温感变色、光感变色）。
5.应用场景的拓展与细分
新兴工业领域：新能源电池工厂（耐电解液腐蚀）、芯片制造车间（超高洁净度）、冷链物流（耐低温防滑）等。
民用与公共空间：医院、学校、体育馆等场所对环保、防滑、抗菌的需求驱动产品升级。
智慧城市配套：智能停车场（结合车位引导系统）、智慧仓储（与AGV机器人协同）等。
6.施工工艺的便捷化与低成本化
快速固化技术：开发室温快速固化（如2-4小时可步行）材料，缩短施工周期。
旧地面翻新技术：针对老旧地坪推出低基层处理要求的翻新方案，降低改造成本。
模块化施工：预制环氧地坪板，实现“即铺即用”，减少现场施工时间。
7.全球化与标准化
国际标准统一：推动全球环氧地坪材料与施工标准的整合，适应跨国企业需求。
区域化适配：根据不同地区的气候条件（如高湿度、高盐碱地区）开发针对性产品。
8.未来挑战与应对
成本控制：高性能材料的研发需平衡成本与市场需求。
技术替代风险：应对聚氨酯、聚甲基丙烯酸甲酯（PMMA）等地坪材料的竞争。
法规升级：紧跟全球环保、安全法规变化，确保合规性。
总结：
环氧自流平地坪的未来将朝着绿色化、智能化、功能复合化的方向发展，同时深度融入工业4.0和智慧城市建设。通过技术创新与场景适配，其应用领域将从传统工业扩展到高端制造、民生服务乃至未来科技领域，成为综合性能与美学价值兼备的“地面生态系统”。
以下是环氧自流平地坪施工前的详细准备工作，涵盖基层处理、环境控制、材料与工具准备、安全措施等关键环节，确保施工质量与效率：
一、基层检查与处理
1.基层基本要求
强度：混凝土基层强度需≥C25，无空鼓、起砂、粉化现象（可用回弹仪检测）。
含水率：≤8%（可用塑料薄膜覆盖法或电子湿度仪检测）。
平整度：基层平整度误差≤3mm/2m，无明显凹凸、裂缝。
清洁度：无油污、灰尘、松散颗粒、旧涂层残留等。
2.基层处理步骤
打磨除尘：
使用研磨机或喷砂机打磨基层，去除浮浆、油污和松散层。
油污严重区域需用专用清洗剂（如碱性溶剂）处理，再用清水冲洗干净。
裂缝修补：
宽度＜2mm的裂缝：用环氧砂浆或弹性填缝剂填补。
宽度≥2mm的裂缝：开V型槽后灌注环氧树脂胶，表面打磨平整。
空鼓处理：剔除空鼓部分，重新浇筑高强度水泥砂浆或环氧修补材料。
边角处理：墙根、柱脚等直角区域打磨成圆弧角（R≥30mm），避免材料堆积。
3.基层验收标准
表面粗糙度：适度毛糙（Sa2.5级），增强附着力。
洁净度：无肉眼可见灰尘（可用胶带粘贴法测试）。
含水率达标：若潮湿基层需做防潮层（如涂刷环氧底漆或铺设防潮膜）。
二、环境条件控制
1.温湿度要求
温度：施工环境温度建议10-30℃，避免低于5℃或高于35℃施工。
湿度：空气相对湿度≤75%，避免阴雨、返潮天气施工。
露点控制：基层温度需高于露点温度3℃以上，防止结露。
2.通风与封闭
施工区域需封闭管理，避免交叉污染。
保持适度通风（如安装排风扇），但避免强风直吹导致材料过快固化。
三、材料与工具准备
1.材料准备
材料计算：
底漆：0.1-0.2kg/㎡（根据基层吸水性调整）。
中涂砂浆层：0.3-0.5kg/㎡（厚度1-2mm）。
自流平面层：1.2-1.5kg/㎡（厚度2-3mm）。
材料配比：严格按照厂家说明配制（如A组分树脂与B组分固化剂的比例）。
搅拌要求：使用电动搅拌器充分混合3-5分钟，静置消泡后使用。
2.工具清单
基层处理工具：研磨机、吸尘器、铣刨机、铲刀、钢丝刷。
施工工具：
镘刀（齿形镘刀用于中涂，自流平专用镘刀用于面层）。
消泡辊（猪鬃或针刺辊筒，消除气泡）。
刮板、滚筒、钉鞋（防滑鞋套）。
辅助工具：电子秤、搅拌桶、温度计、湿度计、激光水平仪。
四、施工前试验与确认
1.小面积试涂
在非重点区域（如角落）试涂底漆和自流平面层，确认以下内容：
材料固化时间与流动性是否符合预期。
基层封闭性是否良好（无气泡、渗透不均现象）。
颜色与光泽度是否达标。
2.技术交底
施工团队需明确工艺顺序、材料配比、节点处理（如伸缩缝、排水沟）等细节。
与业主确认施工范围、工期及特殊要求（如防滑等级、抗静电性能）。
五、现场保护与安全措施
1.现场保护
覆盖周边墙面、设备、门窗，防止材料飞溅污染。
贴分色纸区分不同区域（如不同颜色地坪交界处）。
2.安全防护
个人防护：施工人员需佩戴防毒口罩、护目镜、手套、防滑鞋。
防火防爆：现场禁止明火，保持通风避免溶剂蒸气积聚。
应急准备：配备灭火器、洗眼器等应急设备。
六、施工计划与时间安排
1.工期规划
根据面积和涂层数量制定施工计划（如底漆→中涂→面层每层间隔8-24小时）。
预留充足固化时间（面层施工后至少24小时封闭养护）。
2.节点衔接
协调与其他工种的交叉作业（如设备安装、管线预埋），避免施工后破坏地坪。
七、注意事项
1.基层缺陷零容忍：施工前必须彻底解决基层问题，否则会导致地坪开裂、脱层。
2.材料开封即用：混合后的环氧材料需在适用期内用完（通常30-60分钟）。
3.环境实时监控：施工中持续监测温湿度，异常情况立即停工。
通过以上系统性准备，可最大限度降低施工风险，确保环氧自流平地坪达到设计要求的强度、美观度与耐久性。
一、底漆涂布（封闭基层）
1.材料配比：按厂家要求将环氧底漆主剂与固化剂精确混合，搅拌均匀。
2.涂刷方式：
使用短毛滚筒或刮板均匀涂刷，确保底漆渗透基层。
边角区域用毛刷补涂，避免漏涂。
3.作用：封闭基层毛细孔，增强后续涂层附着力。
4.干燥时间：常温下8-12小时（触干不粘手即可进入下一工序）。
二、中涂砂浆层施工（增强抗压与找平）
1.材料制备：
将环氧中涂主剂与固化剂按比例混合，加入适量石英砂（80-120目）搅拌至无颗粒。
砂粒比例通常为1:1-1:2（树脂:石英砂）。
2.镘涂施工：
用齿形镘刀（齿深2-3mm）将砂浆均匀刮涂，厚度1-2mm。
重点填补基层微小凹陷，形成平整过渡层。
3.消泡处理：用针刺消泡辊筒滚压表面，消除气泡。
4.固化养护：常温下12-24小时，打磨除尘后进入下一层。
三、腻子层修补（精细找平，可选步骤）
1.适用场景：对平整度要求极高（如洁净室）或中涂层仍有瑕疵时使用。
2.材料配制：环氧中涂主剂+固化剂+细石英粉（200-300目），调成膏状。
3.批刮工艺：
用刮板满刮1-2遍，填补砂眼、划痕。
干燥后打磨至平整无颗粒（砂纸400目以上）。
4.验收标准：表面无明显刮痕，平整度≤1mm/2m。
四、自流平面层施工（核心工艺）
1.材料调配：
严格按比例混合环氧自流平面漆主剂与固化剂。
使用电动搅拌器低速搅拌3分钟，静置消泡2-3分钟。
2.倾倒与流平：
将混合料倾倒于地面，自然流展成膜。
用自流平专用镘刀（带锯齿调节厚度）辅助导流，控制厚度2-3mm。
3.消泡处理：
倾倒后立即用消泡辊（猪鬃辊筒）单向滚压，消除气泡。
操作时间窗口：混合后20-30分钟内完成消泡。
4.细节处理：
墙边、设备基础等区域用刮刀收边，防止堆积。
施工接茬处需在材料未固化时衔接，避免接缝。
五、养护与固化
1.封闭养护：
施工后24小时内禁止人员行走，48小时内避免重物碾压。
保持环境温度15-25℃，湿度≤75%。
2.完全固化：
常温下7天达到完全强度（25℃标准条件）。
低温或高湿环境需延长养护时间。
六、最终验收
1.表观检查：
表面平整光滑，无气泡、色差、裂纹、橘皮等现象。
光泽度符合设计要求（哑光/半光/高光）。
2.性能测试：
附着力：划格法测试（≥1.5MPa）。
硬度：铅笔硬度≥2H（GB/T6739标准）。
平整度：2m靠尺检测，误差≤±0.5mm。
3.功能验证：
抗静电地坪：表面电阻值1×10^6-1×10^9Ω。
防滑地坪：摆式摩擦系数≥0.5（湿态）。
七、关键控制点：
1.材料时效性：混合后材料需在30分钟内用完（25℃环境）。
2.环境监控：施工全程保持温湿度稳定，避免结露或快速固化。
3.流平控制：面层施工需连续作业，避免中途停顿导致接痕。
4.消泡彻底性：消泡辊需及时、单向滚压，防止二次气泡产生。
通过以上工艺流程，可确保环氧自流平地坪达到高强度、高平整度、无缝美观的核心性能要求。
一、施工后及使用注意事项
1. 施工后注意事项
固化保护期：
施工后24小时内禁止人员行走，48小时内避免重物碾压或机械冲击。
完全固化需7天（25℃标准条件），低温或高湿环境需延长至10-14天。
环境控制：
固化期间保持温度10-30℃、湿度≤75%，避免温差过大导致开裂。
禁止接触水、油污或其他污染物，防止表面未固化时被破坏。
通风要求：
固化初期保持适度通风，但避免强风直吹导致表面快速失水。
2.日常使用注意事项
机械防护：
重型设备（如叉车）需安装橡胶轮或减震垫，避免尖锐金属划伤地面。
拖拽重物时使用软质托盘，禁止直接在地面拖拉。
化学品管理：
酸、碱、溶剂等化学品泄漏后需立即清理，避免长时间接触。
强腐蚀性液体（如浓硫酸）需设置专用防渗托盘。
温度控制：
常规环氧地坪耐受温度范围-20℃至80℃，避免长时间超温使用（如高温烘烤）。
防滑措施：
湿滑区域（如食品车间）建议选择防滑型地坪或铺设防滑垫。
戴防毒面具、手套，避免溶剂接触皮肤。
一、维护保养方法
1. 日常清洁
清洁工具：
使用软质扫帚、吸尘器或中性清洁剂配合拖把清洁。
禁止使用钢丝球、硬质刷具或强酸强碱清洁剂。
清洁频率：
普通区域每日清扫，高洁净度区域（如实验室）每日湿拖。
顽固污渍处理：
油污：用中性清洁剂或专用环氧地坪去污剂擦拭。
胶痕：用酒精或丙酮局部软化后清除（避免大面积使用）。
2.定期保养
打蜡或覆膜（可选）：
每3-6个月涂布专用环氧地坪保护蜡或聚氨酯罩光漆，增强耐磨性与光泽度。
磨损检查：
每季度检查地坪表面磨损、划痕或脱层情况，及时修补。
接缝与边缘维护：
定期检查墙根、设备基座等边缘区域，防止水分渗入导致脱层。
3.损伤修复
小面积修补：
划痕：打磨后涂刷同色面漆。
局部脱层：剔除损坏区域，重新涂布底漆及面层。
大面积翻新：
严重磨损或老化时，整体打磨至中涂层，重新施工自流平面漆。
二、禁止行为与常见问题预防
1.禁止行为
❌ 使用尖锐金属工具直接敲击地面。
❌ 长时间浸泡水或使用高压水枪冲洗（非防水型地坪）。
❌ 地面明火作业或高温设备直接接触（耐高温地坪除外）。
2.常见问题预防
气泡/脱层：
原因：基层含水率高或底漆未完全封闭。
预防：施工前严格检测基层含水率，确保底漆涂布均匀。
变色/黄变：
原因：紫外线照射（户外使用）或清洁剂腐蚀。
预防：选择抗UV面漆或避免环氧地坪用于户外暴晒区域。
开裂：
原因：基层伸缩缝未处理或温差应力过大。
预防：基层预留伸缩缝并填充弹性胶，地坪面层对应切缝。
三、特殊环境维护建议
高湿度车间：
定期检查地坪边缘防潮密封，避免水汽侵入基层。
化学腐蚀区域：
每月用pH试纸检测地面残留化学品，及时中和清洗。
抗静电地坪：
每季度测试表面电阻，确保值在1×10^6-1×10^9Ω范围内。
四、专业维护周期
维护项目 | 频率 | 操作内容 |
深度清洁与打蜡 | 每6-12个月 | 机械清洗+涂覆保护层 |
全面性能检测 | 每1-2年 | 附着力、硬度、防静电测试 |
系统性翻新 | 8-10年（视使用情况） | 整体打磨并重做面层 |
通过规范使用与科学维护，环氧自流平地坪可保持10年以上的高性能状态，显著降低全生命周期成本。
环氧自流平地坪凭借其高强度、无缝平整、耐化学腐蚀等核心特性，已成为现代工业与商业空间地面解决方案的标杆。通过科学的施工工艺与精细的维护管理，它不仅能够满足严苛的功能性需求（如洁净度、抗静电、耐重载），更能以丰富的色彩与光泽赋予空间美学价值。
随着绿色环保理念的深化与智能技术的融合，环氧自流平地坪正朝着低污染、多功能、智慧化的方向持续升级，在新能源、生物医药、数据中心等新兴领域展现更大潜力。
无论是新建项目还是旧地面改造，选择环氧自流平地坪均需遵循“基层处理为基础、材料质量为根本、规范施工为核心、定期维护为保障”的原则，方能实现其全生命周期的卓越性能。未来，这一材料将持续推动地面工程向高效、耐久、可持续的方向发展，成为工业文明与空间美学的双重载体。
选择环氧自流平，不仅是选择一种地坪，更是选择一种可靠、高效、面向未来的地面生态系统。
如需更详细的施工方案或定制化设计，建议由专业施工团队操作，以确保质量！ 🚧🔧
END
钧澄新材
联系电话：400-000-8485
公司网站：www.junchengdm.cn
公司地址：江苏省镇江市高新区
九华山路19号蓝山花园146幢万创坊3层109室
